上海黄金城网址多少在汽车直流充电桩充电模块应用的产品解决方案

一、概述

随着新能源汽车技术的快速发展，终端应用渗透率正迅速提高，在可预见的未来，整个新能车市场的规模将会持续扩大，迈向规模化、高质量发展阶段。充电桩作为新能源汽车产业链的重要一环，加快充电桩配套设施的建设和完善对于缓解补电焦虑，推动电动汽车更深层次的普及至关重要。为了适应用户快速、安全的充电需求，提升充电桩的功率等级和效率是其发展的主流方向。

二、直流充电模块工作原理及拓扑结构

直流充电桩与电网连接，经过整流升压后，输出可调直流电给动力电池进行充电，具备调压范围宽、输出功率高，充电速度快等特点，得到了广泛应用，其整体结构框图如图1所示。功率部分由多个直流充电模块并联构成，随着直流充电桩功率的持续提高，其充电模块的功率等级亦随之增大，从主流的20kW/30kW逐步提升至40kW/50kW及以上。其系统框图如图2所示。

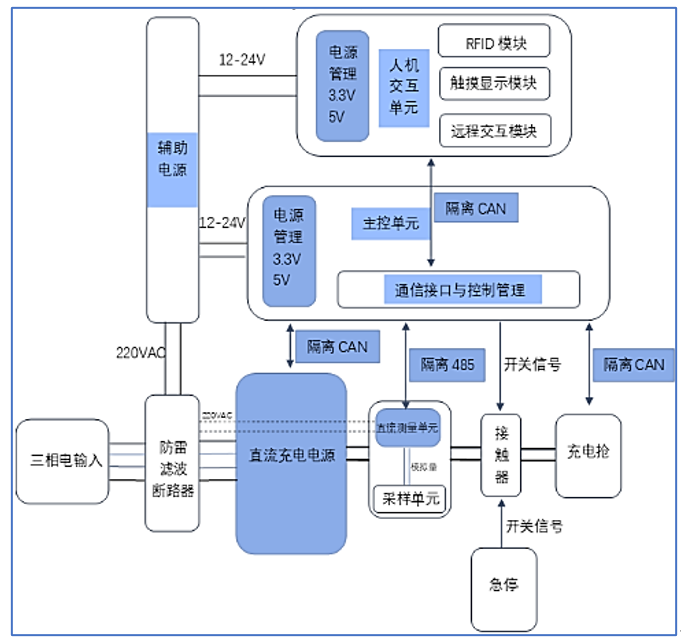

图1 直流充电桩结构框图

资料来源：充电桩热设计问题思考

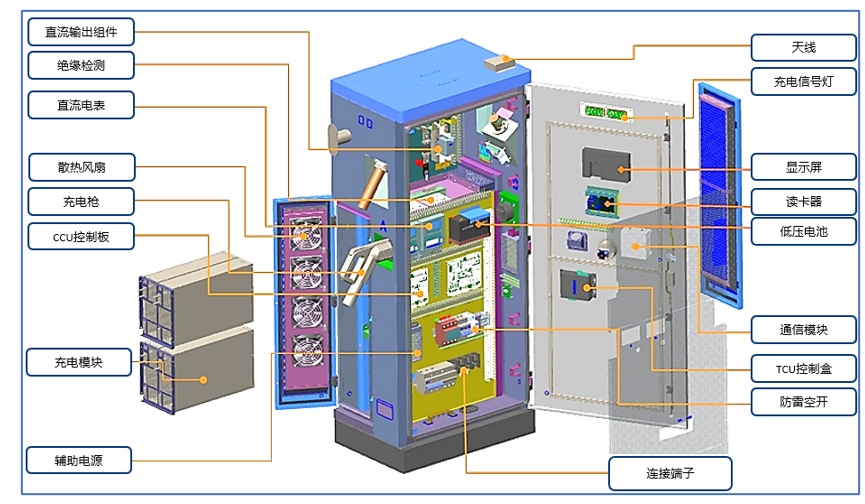

图2 直流充电桩系统框图

直流充电模块的功率回路由AC/DC、DC/DC两部分组成。AC/DC部分连接电网侧，用于整流和功率因素校正；DC/DC部分输出可调直流电压，满足不同类型电池的充电需求。

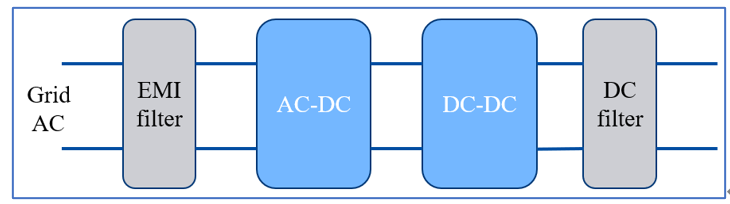

图3 直流充电模块结构图

典型的单向直流充电模块的拓扑结构如图4所示。AC/DC部分采用三相维也纳PFC，该拓扑可以有效降低功率器件电压应力，开关频率较高，有效降低磁性器件体积，提升系统的功率密度。DC/DC部分采用原边串联、副边交错并联的LLC拓扑，可以实现原边ZVS和副边的ZCS，降低系统损耗，提升充电效率。

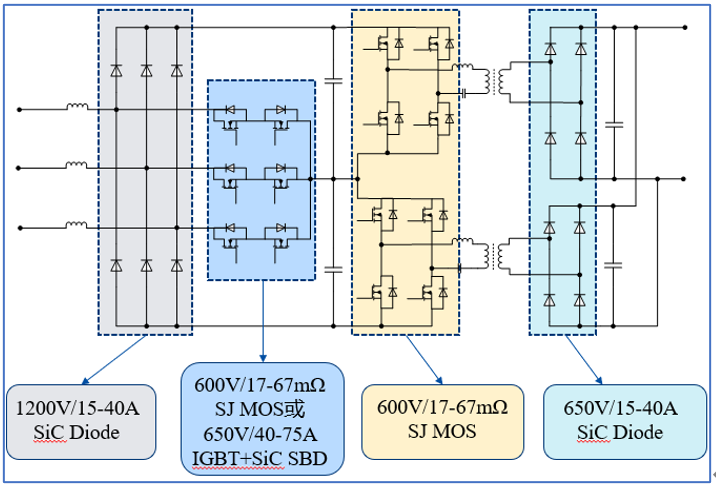

图4 直流充电模块典型拓扑结构

随着V2G、V2X等技术的发展，直流充电桩需要实现能量的双向流动，助力新能源行业更高质量发展。典型的双向拓扑结构如图5所示，前后级均可使用1200V的功率器件。此应用中，高压MOSFET将会展现出优异的器件特性。

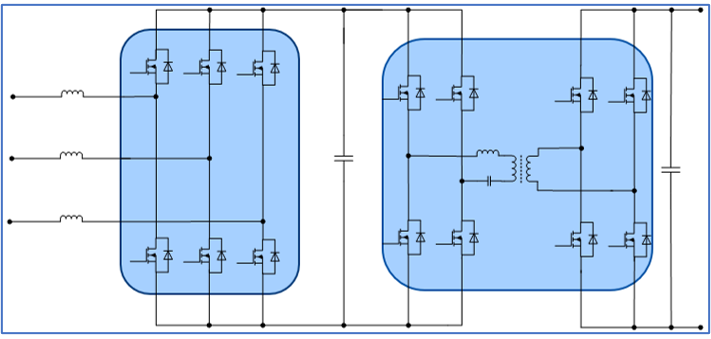

图5 双向直流充电模块典型拓扑结构

三、黄金城网址多少器件选型方案

针对直流充电桩领域，黄金城网址多少可提供完整的芯片选型解决方案，覆盖功率链和信号链等众多产品，产品型号完善、性能优异。黄金城网址多少功率器件与积塔半导体深度融合，包含MOSFET、IGBT、等全系列产品，为高可靠直流充电模块设计提供助力，具体选型如表1所示：

表1 功率器件选型列表

同时，黄金城网址多少拥有较为完善的电源管理、信号链产品可供选择，产品质量可靠、供应稳定，具备专业的全流程技术支持及售后服务能力。选型参考如表2所示：

表2 充电桩芯片选型参考
