    • 指尖上的健康专家，上海黄金城网址多少血氧仪应用方案
    发表时间：2023-02-20浏览次数：2949

    指尖上的健康专家，上海黄金城网址多少血氧仪应用方案



    指夹式血氧仪是用来监测血氧饱和度的一种小型仪器，体积小、功耗低、使用方便、便于携带。测量时只需将手指插入指夹式光电传感器中，即可测量血氧饱和度值和脉率。血氧饱和度指的是血液中被氧结合的氧合血红蛋白的容量，占全部可结合的血红蛋白容量的百分比。它是反应人体是否缺氧的一个重要的指标，是体现呼吸循环的重要生理参数。血氧饱和度正常值应该在95%-100%，如果低于94%，就需要引起警惕，尽快到医院检查缺氧的原因。

    随着我国人口老龄化速度不断加快，人们对慢病预防和健康管理的需求呈上涨趋势。例如，患有心脑血管疾病的病人会因血液黏稠、冠状动脉硬化、血管腔狭窄从而导致供氧困难。由于病毒感染等原因造成的呼吸系统疾病，患者也会因为呼吸困难导致吸入氧气量不足。如果患者重度缺氧，得不到及时供氧抢救，很可能有生命危险。因此，这类人群需要长期监测血氧含量，预防危险发生。指夹式血氧仪正是一款具备“预防”属性的家用健康设备。

    指夹式血氧仪的测量原理是根据还原血红蛋白（Hb）和氧合血红蛋白（HbO2）对红光和红外光的吸收能力不同，用两束不用波长的光（红光和红外光）照射人体指端而由光敏组件获取测量信号，所获取信息经过处理后分析出血氧饱和度值。

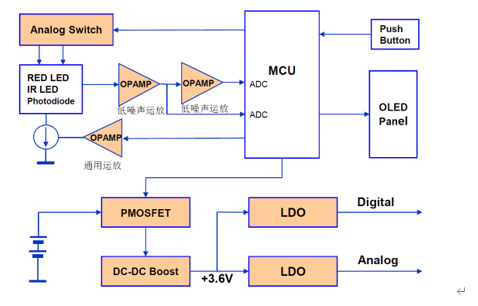

    图1 指夹式血氧仪原理框图

    图1为指夹式血氧仪原理框图，图中，模拟开关用于切换红光LED和红外光LED灯，LED灯发射电流可达到几十mA，因此要求模拟开关具有低导通电阻特性。红光和红外光LED由通用运放和三极管构成的恒流电路驱动，具有较高的电流精度和较低的温度漂移。在光敏接收管侧，运放用于实现光电转换，一般选用低噪声运放，能够更好地提高系统的分辨率。在电源拓扑上，一种是采用两节干电池(3V)供电，通过DC-DC升压到3.6V，再通过LDO降压给系统各电路使用，另一种采用锂电池供电，可以循环充电使用。

    1、 模拟开关

    超低导通电阻模拟开关BL1555：

    l  宽工作电压范围：1.65~5.5V

    l  超低导通电阻：0.3Ω

    l  -3dB 带宽：33MHz

    l  静态电流：小于 1uA

    l  高隔离度：-66dB

    l  工作温度范围：-40~+125℃

    l  MSOP10，QFN1.8x1.4-10L 封装可选



    模拟开关选型表

    Part No.

    CH

    Type

    RON

     Bandwidth

    VCC(Min)

    VCC(Max)

    Operation Temperature

    Package

    BL1555

    2

    1:2

    0.3Ω

    33MHz

    1.65V

    5.5V

     -40~＋125℃

    MSOP10，QFN1.8×1.4-10L

    表1  模拟开关选型表

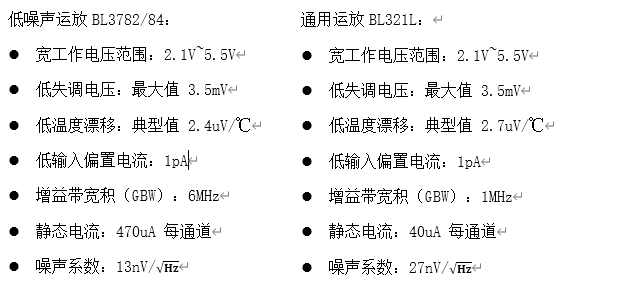

    2、 运算放大器



    运算放大器选型表

    Part No.

    Channel

    Noise @ 1KHz
      Typ(nV/    )

    Power
      Supply

    GBW
      (MHz)

    Slew Rate
      (V/    μs)

    Iq/CH
      (    μA)

    Input Bias
      Current
      (pA)

    Maximum
      Vos(mV)

    Rail to
      Rail Input
      /Output

    Package


    BL321L

    1

    27

    2.1~5.5

    1

    0.6

    40

    1

    3.5

    Y

    SOT23-5


    BL3782

    2

    13

    2.1~5.5

    6

    4.2

    470

    1

    3.5

    Y

    SOP8,MSOP8


    BL3784

    4

    13

    2.1~5.5

    6

    4.2

    470

    1

    3.5

    Y

    TSSOP14


    表2 运算放大器选型表

    3、 LDO

    低噪声高电源抑制比LDO BL9161G, BL9162：

    l  宽工作电压范围

    l  良好的电源抑制比指标

    l  低关断电流

    l  低dropout电压

    l  内置过热保护功能

    l  快放电功能

    l  DFN1x1-4L,SOT23-5,SOT23-3,SC70-5封装





    LDO选型表

    Part No.

    VIN

    VOUT

    Output Accuracy

    PSRR

    IQ

    IOUT(Max)

    Package

    BL9161G

    2.2~6V

    1.2~3.3V

    2%

    75dB

    70uA

    300mA

    SOT23-5, SOT23-3, SC70-5, DFN1×1-4L

    BL9162

    1.6~5.5V

    1.0~4V

    2%

    87dB

    45uA

    300mA

    SOT23-5, SC70-5, DFN1×1-4L

    表3 LDO选型表

    4、 锂电池充电芯片

    线性充电管理芯片BL4054B，BL4056C：

    l  锂电池正负极反接保护（部分型号）

    l  Vcc 输入端反接保护（部分型号）

    l  可编程充电电流

    l  恒定电流/恒定电压

    l  温度自适应可实现充电速率最大化

    l  精度达到±1%的预设充电电压

    l  自动再充电

    l  C/10 充电终止

    l  2.9V涓流充电

    l  软启动限制浪涌电流

    锂电池充电芯片选型表

    Part   No.

    VIN

    Series   Cells

    Max. Charger

    Charger Type

    Output Accuracy

    Package

    BL4054B

    4.25~6.5V

    Max. 10V

    1

    800mA

    Linear

    4.2V±1%   4.3V±1% 4.4V±1%

    SOT23-5 TSOT23-5

    BL4056C

    4.2~9.0V

    1

    1A

    Linear

    4.2V±1% 4.35V±1%

    ESOP8

    表4 锂电池充电芯片选型表





    5、 DC-DC升压电路

    BL8536和ME2188是PFM高效同步升压电路，静态电流低，外围电路简单，非常适合干电池供电的电子产品应用。

    l  效率达93%以上

    l  0.9V低启动电压

    l  同步整流，不需外围肖特基二极管

    DC-DC升压选型表

    Part   No.

    VIN

    Iq

    Switching Frequency

    Output Current

    Output   Accuracy

    Package

    BL8536

    0.9V~5V

    8µA

    1MHz

    300mA

    2%

    SOT23-3 SOT89-3

    ME2188

    0.9V~5V

    7.5µA

    320KHz

    300mA

    2%

    SOT23-3 SOT89-3

    表5 DC-DC升压芯片选型表



    6、 低压MOSFET

    BLM2301和BLM2305为采用沟槽技术的P沟道低压MOSFET， 具有极低的导通电阻，低至0.7V的栅极开启电压非常适合采用电池供电的便携电子产品。



    低压P沟道MOSFET选型表

    Part   No.

    BVdss

    Id

    Vgs

    VGS（th）

    Rdson（Vgs=2.5V）

    Package

    BLM2301

    20V

    3A

    12V

    0.7V

    140mΩ Max.

    SOT23-3

    BLM2305

    20V

    4.1A

    12V

    0.7V

    75mΩ Max.

    SOT23-3

    表6 低压P沟道MOSFET选型表





    如需进一步了解上海黄金城网址多少相关产品、应用方案，请访问上海黄金城网址多少官网//chinawinbo.com/以获得更多的产品信息，欢迎垂询。
